火花機的結構形式有哪些

文章出處:責任編輯:人氣:-發表時間:2016-09-05 17:09【

火花機的機床結構有多種形式,根據不同的加工對象,常見的結構有“C”形結構、龍門式結構、牛頭滑枕式結構、搖臂式結構和臺式結構。

火花機

火花機牛頭滑枕式結構如圖2.2所示。這種結構形式類似金屬切削機床中的牛頭刨床。工作臺固定不動或?qū)崿F(xiàn)X方向移動,主軸頭通過滑枕實現Y方向移動或X,Y方向的移動。這種結構的優點是:裝卸、檢測工件十分方便,此結構為設計、安裝可升降式工作液槽提供方便;當可升降工作液槽下降時,工件完全暴露出來,可以方便地對工件進行安裝、檢測,完畢后只需將工作液槽升起即可重新加工,提高了工作效率。缺點是:結構較復雜,制造成本較高。牛頭滑枕式結構比較適合數控化程度較高的機床。

火花機

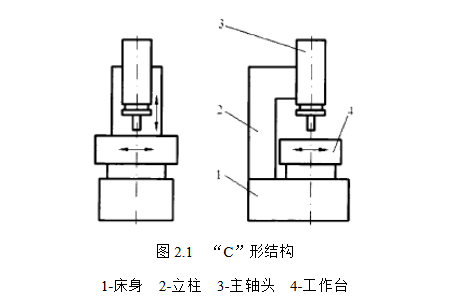

“C”形結構如圖2.1所示。火花機加工時,工作臺實現X軸和Y軸伺服進給運動,主軸頭實現Z軸伺服進給運動。此類機床的結構特點是:床身、立柱、主軸頭、工作臺構成-“C”字形。這種結構的優點是:結構簡單,制造容易,具有較好的精度和剛性,操作者可以從前、左、右三面充分靠近工作臺。缺點是:工件裝卸不方便,每次安裝、檢測工件都必須開門放油,然后再關門上油。“C”形結構較適合中、小型機床,國內機床大部分采用此種結構形式。

火花機的“C”型結構具有結構簡單,制造容易,具有較好的精度和剛性,且造價相對牛頭式機床更加低廉。
